橋桁下、工場内等においての基礎工事、杭基礎、地盤改良等の低空杭打機を開発。
リーダー長最短4,100、最長12,000 削孔経φ200~φ1200範囲の低空杭打機。
岩盤削孔(ダウンザホール)にも使用できる。
リーダー長最短4,100、最長12,000 削孔経φ200~φ1200範囲の低空杭打機。
岩盤削孔(ダウンザホール)にも使用できる。

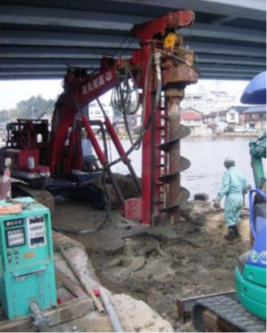

施工例
場所:島根県隠岐島西郷
工種:地盤改良φ800
作業高:橋下4.5m

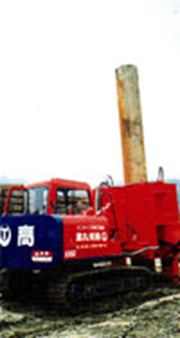

ロックオーガ本体110P
粘性土から砂礫・硬質岩盤まであらゆる地層に対応する大口径掘削機
機械高 6.0m杭打機 総重量115t
橋桁下・送電線下・高架下施工機械
機械高 6.0m杭打機 総重量115t
橋桁下・送電線下・高架下施工機械
ロックオーガセパレータ削孔 最大トルク16tonf-m
杭打機本体 110P 最大掘削径φ1,500
BMC200SS
粘性土・砂礫(スクリュー) 岩盤削孔(ダウンザホール)に対応。
機械高 4.5m 最大トルク7tonf-m 総重量30t 最大掘削径φ1,300mm
低空施工機械比較表
機種名 |
ショートリーダー式杭打機① |

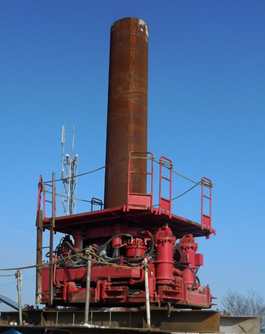

ショートリーダー式杭打機② | リーダレス杭打機 | 全周回転掘削機 | スイングジャッキ | 超低空頭杭打機 |
図面 | ||||||
施工状況 | ||||||
重量(kg) | 9500 | 12000 | 23600 | 10000 | 14100 | 20000 |
全長(mm) | 5240 | 7600 | 8620 | 2650 | 4182 | 8800 |
全幅(mm) | 2382 | 2490 | 2800 | 1750 | 2500 | 2490 |
全高(mm) | 3100 | 2720 | 3080 | 2757 | 1856 | 2898 |
空頭高(mm) | 3100 | 4100 | 6000 | 2757 | 1856 | 8800 |
対応径(mm) | 1000 | 1000 | 800 | 2000 | 1500 | 470~570 |
工法 | ケーシング回転圧入 ダウンザホールハンマ工法 |
アースオーガ工法 ケーシング回転圧入 ダウンザホールハンマ工法 地盤改良 |
アースオーガ工法 ケーシング回転圧入 ダウンザホールハンマ工法 地盤改良 バイブロハンマ工法 |
アースオーガ工法 ケーシング回転圧入 |
ケーシング揺動圧入 | ダウンザホールハンマー |
